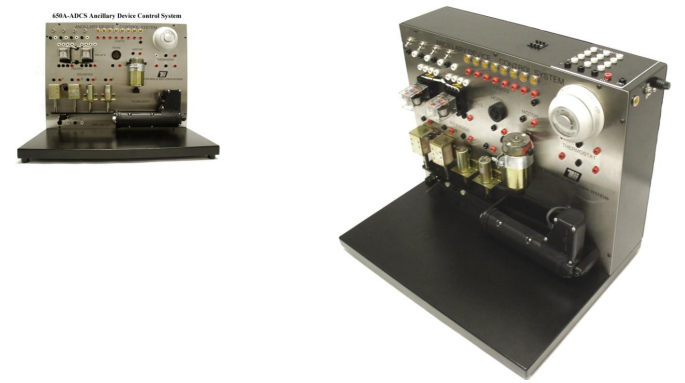

Sistem Kontrol Perangkat Tambahan ( 650A-ADCS )

650A-ADCS adalah sistem pelatihan aplikasi PLC elektro-mekanis yang mendemonstrasikan input dan output elektro-mekanis yang biasanya ditemukan di lingkungan industri. Aplikasi berukuran desktop ini dapat digunakan dalam mode mandiri atau diintegrasikan dengan operasi PLC.

Pengendalian perangkat panel dilakukan dengan tiga cara. 650A-ADCS dapat dikendalikan oleh sistem pelatihan PLC seri TII, PLC lain yang menggunakan interkoneksi listrik jack banana, atau sebagai sistem pelatihan mandiri menggunakan catu daya internal 24 VDC dan sakelar bawaan. Interkoneksi dilakukan melalui penggunaan kabel penghubung silang yang terhubung ke jack untuk setiap perangkat. Satu set kabel penghubung silang disertakan dengan sistem pelatihan.

Sistem pelatihan kami juga dilengkapi dengan panduan instruktur serta buku panduan siswa. Buku panduan ini merupakan sumber daya siswa yang komprehensif, menampilkan latihan terperinci dan materi pengujian. Latihan siswa dimulai dengan konsep kontrol dasar dan berlanjut ke aktivitas pengurutan proses yang komprehensif yang melibatkan banyak perangkat dan seluruh sistem pelatihan.

• Dapat dikendalikan oleh serangkaian sistem pelatihan PLC dari TII.
• Fleksibilitas desain memungkinkan pengguna untuk dengan mudah berinteraksi dengan perangkat kontrol lainnya.
• Semua perangkat beroperasi pada tegangan aman 24 VDC.

Spesifikasi :

• Dipasang tegak di atas rangka logam dengan baki depan yang diperpanjang dan panel depan baja tahan karat.
• Mudah mengakses hardware
• Antarmuka yang mudah diakses ke sistem pelatihan PLC TII.
• Semua fitur panel depan dicetak dengan teknik sablon agar mudah dikenal.
• Akses komponen melalui konektor banana.
• Desain yang fleksibel memungkinkan pengguna untuk dengan mudah berinteraksi dengan perangkat kontrol lainnya.

Panel Kontrol

• Termostat
• 2 Relay
• 4 Solenoid
• Klakson
• Sistem penggerak aktuator linier elektromekanik
• Motor yang dapat dibalik
• Built-in Catu Daya 24 VDC
• Roda putar tiga digit
• Dua rakitan sakelar tombol tekan yang dapat dilepas
• Sakelar batas kelas industri
• 4 Saklar Tombol
• 8 Lampu

Informasi Pengiriman

• Dimensi : 20 in. W x 15 in. H x 14 in. D
• Berat Pengiriman : 50 lbs.

Kurikulum

• Pengenalan Sistem
• Mode Mandiri
  • Catu daya internal
  • Motor
  • Relay / Motor
  • Solenoid
  • Saklar Tombol / Solenoid
  • Relai / Solenoid
  • Termostat / Lampu
  • Roda Putar / Lampu
  • Roda Putar / Solenoid
  • Saklar Batas / Aktuator

• Mode Tergantung PLC
  • Saklar / Lampu
  • Saklar / Lampu / Motor
  • Saklar / Lampu / Relai / Motor
  • Saklar / Lampu / Solenoid
  • Saklar / Lampu / Sakelar / Solenoid
  • Saklar / Lampu / Relai / Solenoid
  • Saklar / Lampu / Termostat
  • Saklar / Lampu / Roda Putar
  • Saklar / Lampu / Roda Putar / Solenoid
  • Saklar / Lampu / Relai / Batas / Aktuator

• Kegiatan Tantangan
  • Masalah 1
  • Masalah 2
  • Masalah 3
