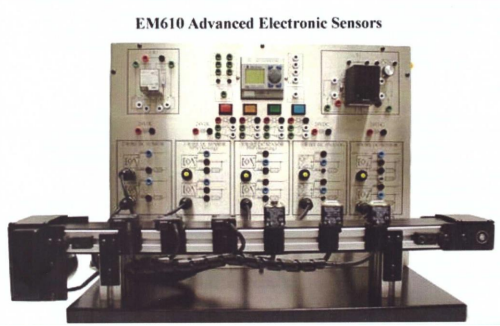

Sensor Elektronik Tingkat Lanjut ( EM600 Series )

Seri EM-600 adalah sistem pelatihan sensor industri yang komprehensif dan berorientasi pada aplikasi. Advanced Electronic Sensors dirancang untuk studi praktis teknologi dan kontrol sensor industri dalam lingkungan yang ramah pengguna.

Kontrol elektronik dilakukan melalui Pengontrol “Relay Pintar” yang Dapat Diprogram. Komponen sistem dan perangkat keras dipasang dalam konfigurasi yang meniru operasi manufaktur. Seperti PLC, “Relay Pintar” memungkinkan pengguna untuk memprogram dan mengontrol hingga delapan input dan empat output secara bersamaan. Namun, tidak seperti PLC, perangkat lunak pemrograman logika yang disederhanakan tidak memerlukan pengetahuan pemrograman PLC sebelumnya.

Pengguna dapat memilih dari berbagai kategori sensor dan jenis aplikasi untuk mengkonfigurasi Sistem Pelatihan Seri EM-600 sesuai kebutuhan spesifik mereka. Sistem pelatihan kami juga dilengkapi dengan panduan instruktur serta manual siswa. Manual ini merupakan sumber daya siswa yang komprehensif, yang menampilkan latar belakang dan aplikasi sensor yang umum digunakan di industri.

Spesifikasi

Spesifikasi Sistem

• Sistem ini terdiri dari tiga bagian: stasiun pangkalan, paket sensor, dan konveyor.
  • Model EM611: Paket Sensor Fotolistrik (jumlah 6)
  • Model EM612: Paket Sensor Jarak (jumlah 6)
  • Model EM613: Paket Kombinasi Foto + Sensor Proksimitas (jumlah 6).
  • Model EM614: Paket Semua Foto + Semua Sensor Proksimitas (jumlah 12).
  • Model EM600-AIR: Opsional Konveyor Stasiun Penyortiran
• Sensor kelas industri dengan soket kabel/kawat untuk memudahkan pemasangan dan koneksi ke jack panel.
• Braket pemasangan dan perangkat keras untuk memudahkan pemasangan dan penempatan sensor
• Dimensi : Panjang 29 inci x Tinggi 17 inci x Lebar 15 inci dengan Standar Konveyor

Base Station

• Built-in Catu daya 2,4 amp 24 VDC untuk pengoperasian mandiri atau antarmuka ke perangkat eksternal atau PLC lain yang mendukung 24 VDC.
• Serangkaian jack banana dan 12 kabel patch untuk memudahkan interkoneksi listrik berbagai elemen sistem.
• Delapan sakelar untuk antarmuka ke input pengontrol “Smart Relay”
  • 4 sakelar toggle
  • 4 sakelar menyala
  • 2 sakelar sesaat
  • 2 sakelar pengunci
• Timer sekunder, potensiometer, dan relai plug-in dengan soket.
• 10 stasiun sensor terpasang pada panel yang telah dikonfigurasi sebelumnya
  • 2 sensor 2-kabel
  • 2 sensor PNP 3-kabel
  • 2 sensor NPN 3-kabel
  • 2 sensor ANALOG 3-kabel
  • 2 jenis sensor 4-kabel

Paket Sensor :

• Fotolistrik : Retro-Reflektif, Retro-Reflektif Terpolarisasi, Fokus Tetap, Difus Standar, Penekan Latar Belakang, dan Sinar Transmisi – sumber cahaya dan penerima.
• Sensor Jarak : Induktif (2 ukuran), Kapasitif, Efek Hall, Saklar Reed Magnetik, dan Ultrasonik.
• Kombinasi : Tiga Sensor Fotolistrik (Retro Reflektif, Difusi Standar, dan Sinar Transmisi) dan Tiga Sensor Jarak (Induktif – 12 mm, Kapasitif, dan Efek Hall)
• Semua Foto + Semua Prox: Keenam sensor dari Paket Sensor Fotolistrik dan keenam sensor dari Paket Sensor Jarak
• Lainnya: Sensor yang Ditentukan Pelanggan.

Aplikasi Konveyor :

• Konveyor sabuk dua arah 24 VDC, digerakkan motor, dengan lebar 2 inci dan jarak tempuh 24 inci.
• Opsional : Motor 110 VAC (untuk digunakan dengan Kontrol Penggerak Frekuensi Variabel AC)
• Opsional : Stasiun Penyortiran EM600-AIR yang terdiri dari stasiun pengeluaran/penyortiran tiga posisi yang dioperasikan secara pneumatik dan dikendalikan PLC untuk mendorong komponen dari konveyor. Sistem ini mencakup regulator pneumatik, manifold distribusi, silinder dengan kontrol aliran, katup solenoid, baki komponen, dan panjang konveyor yang diperpanjang.

Spesifikasi

• Pendahuluan.
• Pengoperasian Konveyor.
• Rangkaian Pengunci.
• Timer.
• Rangkaian Pembalik.
• Pemrograman dan Pengontrol Operasional.
• Penghitungan.
• Pengukuran Ruang.
• Pengenalan Sensor.
• Aplikasi Sensor Fotolistrik.
• Aplikasi Sensor Jarak Dekat
