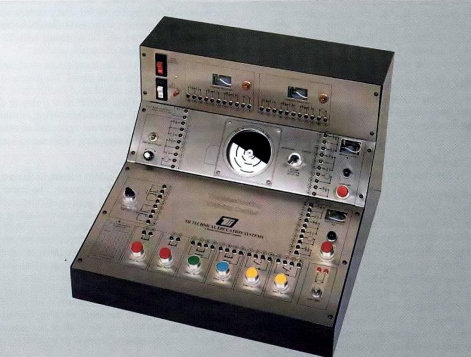

Pusat Pelatihan Pemecahan Masalah Kontrol Motor ( KTS-100 )

Untuk Pelatihan Kelistrikan Industri, Komersial & Kejuruan

Setiap menit waktu produksi berhenti berarti kehilangan keuntungan. Untuk mengurangi waktu henti secara signifikan, teknisi listrik harus memiliki keterampilan tingkat tinggi dalam menemukan kerusakan sirkuit kontrol dengan cepat. Pusat Pelatihan Pemecahan Masalah Kontrol Motor TII adalah program pemecahan masalah lengkap untuk pelatihan listrik industri, komersial, dan kejuruan.

Program ini mencakup perangkat keras dan materi pembelajaran untuk mempelajari cara mengatasi masalah pada sistem kontrol motor dan relai modern. Aplikasi praktik memberikan penjelasan mendalam tentang cara kerja rangkaian kontrol motor. Peserta pelatihan akan memperoleh pengalaman praktis dalam memasang kabel, mengoperasikan, dan mengatasi masalah pada rangkaian-rangkaian ini.

Sistem pelatihan ini menawarkan studi komprehensif untuk pemula dan kursus penyegaran untuk teknisi listrik yang lebih berpengalaman. Konsep pemecahan masalah dikembangkan dengan cepat dan pelajaran tingkat lanjut dirancang untuk menantang keterampilan teknisi listrik yang paling berpengalaman.

Peserta pelatihan merangkai rangkaian untuk meningkatkan pemahaman materi yang telah dipelajari, dan sesi praktik disediakan untuk mengembangkan kemampuan pemecahan masalah yang mahir. Dalam sesi ini, peserta pelatihan akan menangani 77 jenis kerusakan atau berpotensi ratusan kombinasi.

Spesifikasi

Sistem Spesifikasi

• Tiga panel depan dipasang pada sudut 15, 60, dan 90 derajat.
• Panel belakang dibuat menjorok ke dalam untuk melindungi sakelar pengaman.
• Ukuran: lebar 20 inci, kedalaman 19 1/4 inci, dan tinggi 14 3/4 inci
• Pusat Pelatihan Berat: 40 pon
• Berat Paket Aksesori: 8 pon
• Termasuk penutup pelindung untuk unit.

Perlindungan dan Keamanan Sirkuit :

• Pemutus utama melindungi sirkuit primer 115 volt dari transformator kontrol dan motor penggerak 115 volt.
• Pemutus sirkuit 24 volt dengan penundaan nol melindungi semua kabel.
• Pemutus sirkuit kontrol yang bekerja cepat dan tanpa penundaan akan “memutus” sirkuit jika terjadi kelebihan beban listrik secara tidak sengaja.

Koneksi Sirkuit :

• Sama persis dengan sirkuit yang sebenarnya digunakan di pabrik industri.
• Panel interkoneksi terdiri dari:
  • 82 jack ujung yang kuat.
  • 32 kabel patch tipe susun

Saklar Gangguan :

• 40 sakelar toggle tiga posisi terpasang di panel belakang.
• Sakelar yang digunakan untuk mengatur “hubung singkat” atau “rangkaian terbuka” kerusakan pada rangkaian panel.

Komponen Lain :

• 6 lampu indikator tipe industri, 24 VDC
  • Terhubung melintasi relai, pengatur waktu, dan kumparan starter motor untuk menunjukkan kapan kumparan tersebut diberi energi.
• 8 tombol tekan tipe industri di panel depan.
• 2 sakelar pemilih: Satu tiga posisi dan satu dua posisi.
• 2 relai sirkuit kontrol terpasang di belakang panel.
• 1 relai penunda waktu yang dapat disesuaikan terpasang di belakang panel.
• 2 relai starter motor terpasang di belakang panel.
• Timer penguji terpasang di panel belakang untuk latihan pengembangan kemampuan pengaturan waktu.
• Potensiometer 200k terpasang di panel.
• 1 motor pembalik 24 VDC.
• Cakram berpola, terlihat melalui jendela depan, berputar dengan kecepatan bervariasi untuk meniru operasi motor konvensional yang terhubung ke rangkaian kontrol.

Gambaran Umum Kurikulum

• Rangkaian Kontrol Dasar.
• Proteksi Beban Berlebih.
• Kontrol Tiga Kabel, START/STOP.
• Rangkaian Jogging.
• Urutan Mulai dan Berhenti.
• Pengaktifan Urutan Otomatis.
• Rangkaian Pembalik.
• Pemecahan Masalah Rangkaian Kontrol Dasar.
• Kontrol Dua Kabel, Manual/Mati/Otomatis.
• Rangkaian Penghentian dan Anti-Pencolokan.
• Kontrol Motor Dua Kecepatan.
• Rangkaian Pengaktifan Tegangan Rendah
