Modul Simulasi Aplikasi PLC

Seri Modul Simulasi Aplikasi PLC (PAS-SIM) dari TII dirancang agar mahasiswa dapat mempelajari pemrograman dan kontrol PLC dalam lingkungan yang berfokus pada aplikasi yang mensimulasikan proses dunia nyata tanpa biaya pembelian perangkat keras dunia nyata.

Alih-alih menggunakan simulasi komputer atau model mahal untuk meniru proses dunia nyata, TII telah menciptakan versi perangkat keras miniatur untuk mereplikasi fungsi kontrol proses beserta representasi grafis dari proses tersebut. Setiap modul dirancang untuk mereplikasi satu proses tunggal. Pendekatan ini memungkinkan siswa untuk benar-benar menghubungkan dan mengontrol I/O PLC serta memantau interaksi proses PLC secara visual.

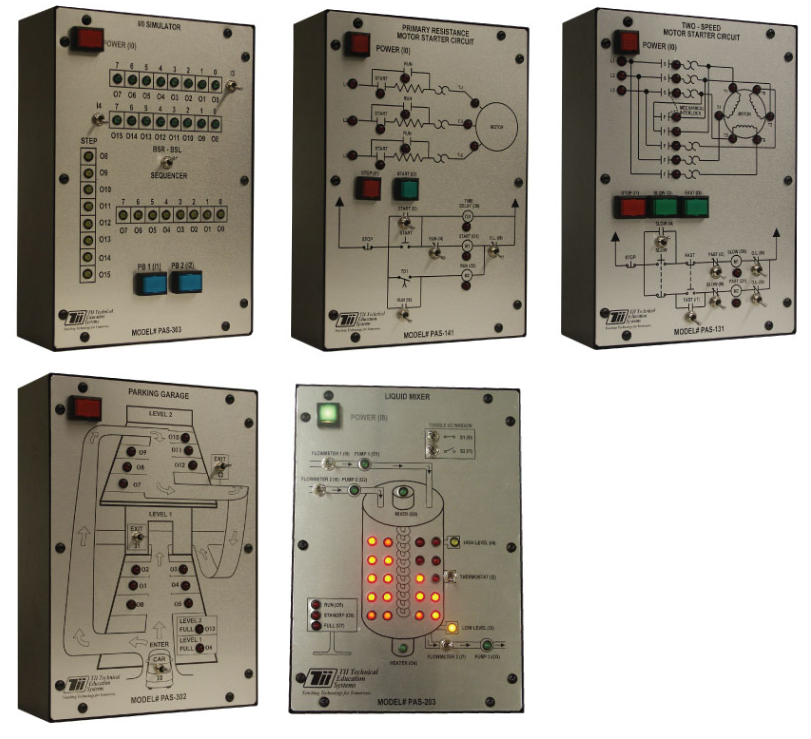

Setiap modul dirancang untuk mereplikasi satu proses tunggal. Modul ini terdiri dari kotak logam berlapis bubuk tahan gores berwarna hitam dengan panel atas yang dicetak. Dimensi kotak adalah 10 inci P x 7 inci L x 3 inci T. Panel atas dicetak dengan representasi grafis dari proses tersebut. Selain grafis, panel atas memiliki serangkaian sakelar dan LED (lampu) yang ditempatkan secara strategis di seluruh panel. Sakelar digunakan sebagai input ke PLC, sedangkan LED digunakan sebagai output PLC. Pengguna dapat mensimulasikan operasi proses melalui aktivasi sakelar dan mengontrol proses simulasi dengan mengaktifkan berbagai LED pada urutan dan waktu yang tepat melalui pemrograman PLC.

Beberapa modul memiliki sakelar panel tambahan yang digunakan untuk menimbulkan kesalahan simulasi ke dalam proses. Kondisi kesalahan ini dapat membantu siswa memahami bagaimana proses akan merespons keadaan tersebut dan membantu siswa dalam memecahkan masalah proses. Konektor 37 pin dan/atau jack banana terletak di satu sisi kotak hitam untuk memudahkan I/O PLC dan antarmuka daya.

FITUR :

• Mereplikasi Proses Dunia Nyata
• Mempelajari Logika dan Kontrol Sistem
• Sistem Kontrol Input/Output Melalui PLC
• Antarmuka dengan PLC apa pun (mendukung tegangan 24 VDC)
• Investigasi Skenario “Bagaimana Jika (What-IF)”
• Melihat Interaksi PLC dengan Proses Secara Real-Time

PAS-100 Motor Control Series

1. Basic

• PAS-101: Rangkaian Kontrol Motor Start/Stop Dasar
• PAS-102: Rangkaian Kontrol Motor Dua Kabel
• PAS-103: Rangkaian Motor Proteksi Beban Berlebih.
• PAS-104: Rangkaian Kontrol Motor Tiga Kabel

2. Gerakan

• PAS-111: Rangkaian Motor Start Berurutan
• PAS-121: Rangkaian Motor Reverse (Gerak Membalikkan)
• PAS-122: Rangkaian Motor Pembalik Plug-Stop
• PAS-123: Rangkaian Motor Pembalik Anti-Plug Stop
• PAS-131: Rangkaian Kontrol Motor Dua Kecepatan

3. Memulai

• PAS-141: Rangkaian Motor Start Resistansi Primer
• PAS-142: Rangkaian Autotransformer untuk Menjalankan Motor
• PAS-143: Rangkaian Motor Starter Kumparan Sebagian
• PAS-144: Rangkaian Motor Start Wye-Delta
