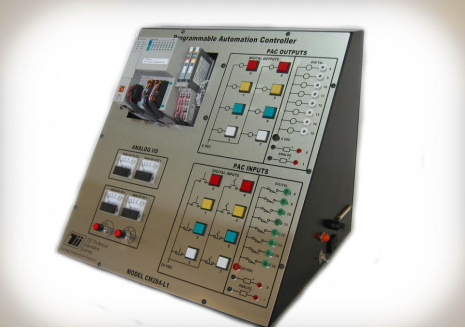

Kontroler Compact Logix ( CM284-L1 )

Sistem Pelatihan PLC Compact Logix yang Menampilkan Perangkat Lunak Pemrograman Allen-Bradley RSLogix5000

CM284-L1 adalah sistem pelatihan PLC berbasis industri yang lengkap, dilengkapi dengan perangkat lunak pemrograman RSLogix 5000 dari Allen-Bradley. Platform Compact Logix adalah serangkaian pengontrol otomatisasi yang dapat diprogram yang andal. Trainer ini akan memungkinkan peserta didik untuk mengembangkan kompetensi dalam mengoperasikan, memprogram, dan memecahkan masalah PLC industri yang sesungguhnya.

Pengontrol Compact Logix diprogram menggunakan relay ladder, diagram blok fungsi, blok fungsi sekuensial, atau pemrograman teks terstruktur menggunakan perangkat lunak pemrograman RSLogix 5000 berbasis Windows. Sistem ini memiliki desain yang fleksibel dan kemampuan ekspansi seperti penambahan input sensor, kontrol proses PID, antarmuka robotik, atau aplikasi canggih lainnya. Fitur kinerja ini memungkinkan pengalaman pembelajaran PLC yang relevan bagi para pengusaha industri saat ini.

Sistem pelatihan kami dilengkapi dengan panduan instruktur serta buku panduan siswa. Buku panduan ini merupakan sumber daya siswa yang komprehensif, menampilkan latihan laboratorium terperinci yang membiasakan peserta pelatihan dengan pengoperasian PLC, konektivitas otomatisasi melalui komunikasi Ethernet, dan aplikasi industri. Kurikulum dimulai dengan konsep pengkabelan dasar dan dengan cepat berlanjut ke sirkuit, logika, dan pemrograman. Unit tambahan berfokus pada pemecahan masalah dan fitur khusus Allen-Bradley Compact Logix.

• Akses mudah ke terminal input/output digital dan analog PLC dengan konektor jack banana.
• Pengaturan dan pengujian perubahan kabel yang cepat.
• Sakelar dan lampu tekan digital.
• Potensiometer analog dan tampilan meter panel.
• Perangkat eksternal yang diidentifikasi pengguna.
• Built-in Komunikasi Ethernet.

Spesifikasi

Spesifikasi Workstation :

• Dipasang dalam kabinet baja fabrikasi berbentuk baji setebal 16 gauge.
• Komponen dipasang pada panel baja tahan karat sikat setebal 16 gauge.
• Semua fitur pada panel dicetak sablon untuk memudahkan identifikasi.
• Workstation dipasang di dalam kabinet untuk memudahkan antarmuka dengan trainer lain.
• Saklar toggle daya dengan indikator lampu.
• Sekering proteksi sistem 1 amp terletak di sepanjang sisi kabinet.

Komponen Panel

• 8 tombol tekan dengan bezel berwarna :
  • 2 sesaat / biasanya terbuka
  • 2 sesaat / biasanya tertutup
  • 2 pengunci / biasanya terbuka
  • 2 pengunci / biasanya tertutup
• 8 lampu indikator yang sudah terpasang kabel dan diberi alamat.
  • 20 set konektor female untuk menghubungkan ke perangkat eksternal menggunakan sistem kabel patch/jack banana universal.
  • 2 potensiometer.
  • 4 meter panel.
  • Panel belakang sisipan kesalahan opsional

Spesifikasi Allen-Bradley Compact Logix :

• Memori Prosesor: CPU 5370 L1 dengan memori pengguna 384K, CPU dan memori lain tersedia.
• Digital I/O: 16 Inputs, 16 Outputs
• Analog I/O: 4 Inputs, 2 Outputs
• Chassis: Modular I/O
• Cadangan Daya: Tidak memerlukan baterai.
• Cadangan Memori: FLASH
• Tugas Pengontrol: Arsitektur Terintegrasi dengan dukungan Kontrol Gerak opsional untuk dua sumbu.
• Pemrograman: Perangkat Lunak RS Logix 5000 – diagram tangga relai, diagram blok fungsi, teks terstruktur, blok fungsi sekuensial.
• Komunikasi : Ethernet and RS-232 port
• Penghitung Kecepatan Tinggi: 4.
• Kemampuan Analog: PID
• Sertifikasi: Terdaftar U.L. / Disetujui CSA / CE.
• Garansi: Satu tahun

Software RSLogix5000

• Berbasis Windows 64-bit
• Pemrograman Offline/online
• Konfigurasi I/O grafis.
• Pelaporan dan dokumentasi program.
• Pengalamatan instruksi otomatis, penempatan transfer blok, dan pembuatan tag.
• Port USB untuk unduhan.
• Diagnostik tingkat lanjut
