Komunikasi Industri Kontrol Logix ( LX755 )

Kontrol Komunikasi Industri Menampilkan Allen-Bradley Control Logix

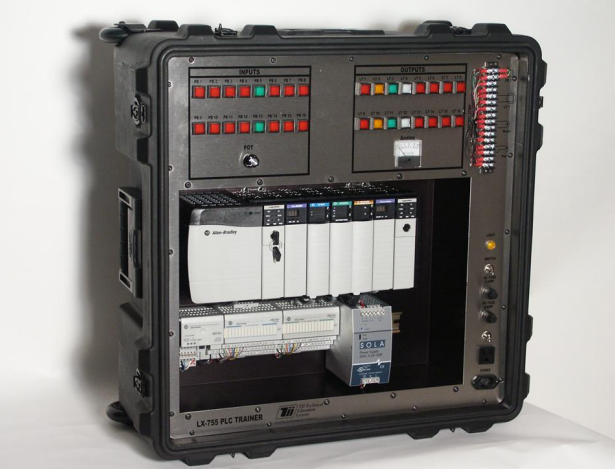

Pelatihan ini merupakan pelatihan lengkap tentang Kontrol Komunikasi Industri yang menampilkan Prosesor Allen-Bradley Control Logix yang canggih. Arsitektur Control Logix adalah platform kontrol mutakhir yang mengintegrasikan berbagai disiplin kontrol: sekuensial, gerak, penggerak, dan proses. Karena arsitektur yang fleksibel ini, beberapa pengontrol, komunikasi jaringan, dan I/O dapat digabungkan dalam satu sasis.

Sistem pelatihan kami memungkinkan siswa untuk mendapatkan pengalaman langsung menggunakan Control Logix. Ini termasuk I/O digital, analog, dan Flex; komunikasi jaringan Ethernet dan DeviceNet dalam pengaturan yang berorientasi pada aplikasi. Sistem pelatihan kami dilengkapi dengan panduan instruktur serta manual siswa. Manual ini merupakan sumber daya siswa yang komprehensif, menampilkan latihan laboratorium terperinci yang memperkenalkan platform dan situasi kontrol komunikasi industri di kehidupan nyata.

Karena desain sistem yang fleksibel, konfigurasi perangkat keras sistem lainnya dapat dibuat menggunakan Compact Logix, Remote I/O, ControlNet, DH+ Network, Smart Sensors, PanelView, atau Motion Control (Servo atau Variable Frequency Drive).

• Stasiun eksperimen dilindungi dengan sekering internal dan pemutus sirkuit.
• Tegangan maksimum dibatasi hingga 12 VDC untuk keselamatan siswa.
• Pelindung komponen dan sirkuit.
• Soket banana dan kabel patch untuk pemasangan kabel yang mudah.

Spesifikasi

Spesifikasi Sistem Pelatihan :

• Sistem pelatihan terpasang kokoh di dalam wadah tangguh yang terbuat dari plastik berkekuatan tinggi.
• Dilengkapi dengan pengunci putar dan pegangan tarik dengan dua roda.
• Kotak dapat diletakkan mendatar atau berdiri tegak untuk aktivitas pelatihan.
• Dirancang untuk penggunaan di atas meja atau bangku.
• Panel kontrol berbahan baja tahan karat memberikan akses mudah kepada peserta didik ke komponen sistem, perangkat keras kontrol, dan antarmuka yang nyaman ke sistem pelatihan TII lainnya.
• Semua elemen dan fitur panel telah dicetak dengan sablon untuk memudahkan identifikasi.
• Komponen panel kontrol, lampu, dan sakelar dapat diakses melalui strip terminal.
• Fleksibilitas desain memungkinkan pengguna untuk dengan mudah menghubungkan LX-755 dengan perangkat kontrol lainnya.

Dimensi Sistem :

• Panjang 25 inci x Lebar 25 inci x Tinggi 13 inci
• Berat Pengiriman: 60 lbs.

Panel Kontrol :

• Panel kontrol baja tahan karat dengan lubang besar untuk perangkat keras kontrol.
  • Panel: 22 inci x 22 inci
  • Lubang: 18 inci x 13 inci
• Enam belas sakelar tombol tekan yang terhubung ke input digital PLC :
  • 8 n.o. dipertahankan berwarna merah
  • 2 n.o. sesaat berwarna hijau
  • 4 n.o. sesaat berwarna merah
  • 2 n.c. sesaat berwarna merah
• Satu potensiometer dihubungkan ke input analog PLC.
• Enam belas lampu indikator yang terhubung ke output PLC :
  • 10 merah
  • 2 kuning
  • 2 hijau
  • 2 lensa berwarna putih
• 1 Panel Meter (0 – 10 V) dihubungkan ke output analog PLC.
• 1 strip terminal sekrup 16 kutub dengan akses ke input dan output analog dan digital.
• 2 stopkontak listrik 110 VAC untuk akses daya sakelar Ethernet dan perangkat tambahan.
• 2 sakelar daya hidup/mati yang dilengkapi sekering untuk sistem dan I/O tambahan.

Hardware Kontrol

• Processor : Control Logix 55
• Memory : 1.5 MB
• Catu Daya : 10 A
• Sasis I/O: 7 Slot
• Digital I/O : 16 input, 16 output
• Analog I/O : 4 input, 2 output
• Jaringan : Jembatan Ethernet dan DeviceNet
• Input/Output Digital Flex : 16 input, 16 output
• Catu Daya Tambahan
• Saklar Ethernet 4 Port
• Pemrograman : RSLogix 5000

Aplikasi Pemrograman

• Pemrograman Control Logix I/O
• Komunikasi Kontrol Ethernet
• Komunikasi Kontrol DeviceNet
• Penyelesaian Masalah Komunikasi

Konfigurasi Perangkat Keras Opsional :

• Compact Logix
• DH+, Control Net
• Smart Devices/Sensors
• Motion (Servo, VFD)
• HMI: PanelView Plus
